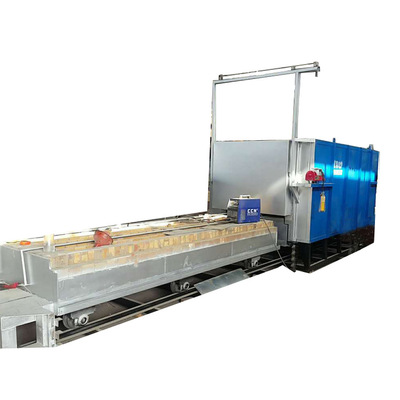

模殼焙燒爐的內部結構是很么樣呢？下面簡單介紹一下：

模殼焙燒爐利用火焰向上噴發熱量，遇圓弧頂后向下中間煙道旋轉排放設計，有效控制爐溫均勻性和熱能的利用率。
模殼焙燒爐本體是一個鋼殼，其內襯有耐火耐酸磚，在本體上呈切線布置3個燒嘴加熱，烘干來自噴嘴的予濃縮酸液滴，而在焙燒爐的熱區域內（500-800℃），F(xiàn)eCL2按照下述方程分解：2FeCL2+2H2O+1/2O2=Fe2O3+4HCL
 固體顆粒(Fe2O3)以粉末的形式落在焙燒爐下部錐形體中，并用一個旋轉閥排放出去，旋轉閥可以使焙燒爐內部的氣體同外部氣體隔離開。在旋轉閥的上部安裝了一個氧化物塊破碎機。用來破碎從焙燒爐壁落下的團塊。
模殼焙燒爐焙燒爐氣體由燃燒廢氣，水蒸氣和氯化氫氣體組成，從焙燒爐的頂部離開焙燒爐并通過旋風分離器將所含的Fe2O3粉大部分分離出來。分離出的氧化物通過旋轉閥排放，并返回到焙燒爐。然后焙燒氣體進入予濃縮器，在予濃縮器中，高溫氣體直接與循環酸接觸，而冷卻和清洗氣體中僅殘留了少量的氧化物，并進入吸收塔。
